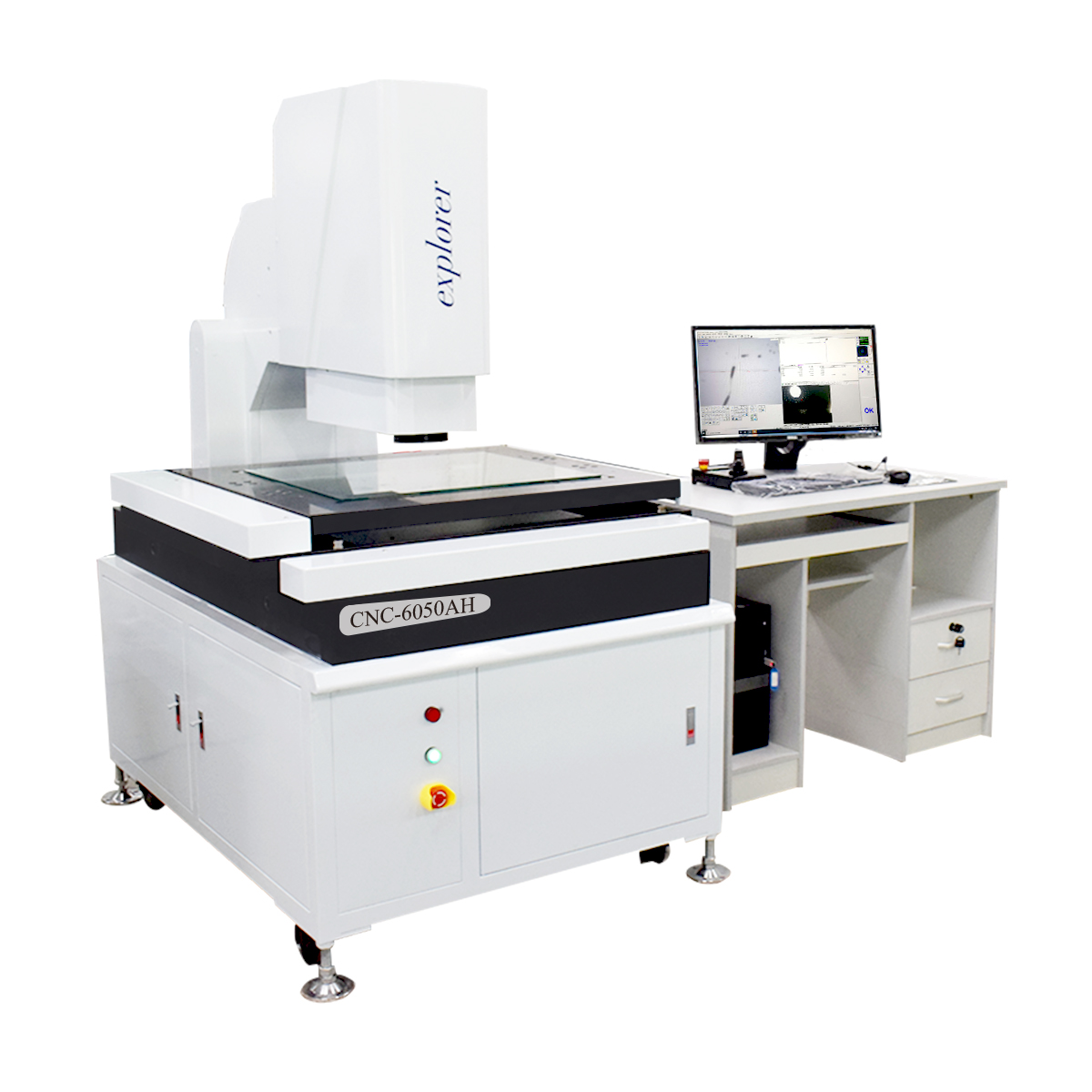

全自动影像测量仪 |
|
||||
型号 |
仪器外形尺寸(mm) |
仪器重量(Kg) |
玻璃承重(Kg) |
仪器电源、功率 |
|
JMD-VMS6050CNC-AH |
1000*1200*1650 |
500 |
30KG |
220V/50HZ 800W |
|
工作台 |
行 程(mm) |
600*500 |
调焦行程(mm) |
Z轴:200mm |
|
金属台尺寸(mm) |
850*750 |
玻璃台尺寸(mm) |
630*530 |
||
传动形式 |
X/Y/Z轴进口精密线性导轨搭配进口研磨级滚珠螺杆 |
||||
影像系统 |
摄像机：WM数字 1/2″200W CCD 摄像机放大倍率40-230X |
||||
全自动连续变倍镜头：高清变倍镜头//连续放大倍率0.7--5.0X |
|||||
光源系统 |
5环8区 表面光源与透射光源LED冷光源、寿命长、亮度可调 |
||||
伺服驱动 |
X/Y/Z三轴高性能闭环伺服电机，双重闭环控制系统 |
||||
线性精度 |
金属贴片光学尺 分辨率：X/Y/Z轴0.0002mm（0.2um） |
||||
测量精度：≤3.0um+L/200 重复精度：≤3.0um |
|||||
序号 |
部品 |
规格/品牌 |
单位 |
数量 |
备注 |
1 |
CCD |
高分辨率彩色数字1/2” CCD 200W（WM） |
个 |
1PC |
|
2 |
镜头 |
WM全自动连续变倍高清镜头0.7X-5.0X |
套 |
1PC |
|
3 |
测量软件 |
专业WM-CNC全自动测量软件 |
套 |
1PC |
|
4 |
光栅尺 |
X/Y/Z轴0.0002mm（0.2um）金属贴片尺 |
条 |
3PC |
|
5 |
光源 |
5环8区表面光源+透射光源LED |
个 |
1PC |
|
6 |
数据处理器 |
WM闭环运动控制器 |
个 |
1PC |
|
7 |
导轨 |
进口精密线性导轨 |
副 |
3PC |
|
8 |
丝杆 |
进口研磨级滚珠螺杆 |
条 |
3PC |
|
9 |
马达 |
进口双闭环伺服电机 |
套 |
3PC |
|
10 |
机器平台 |
00级花岗岩大理石工作台 |
套 |
1PC |
|
11 |
基座 |
00级花岗岩大理石 |
套 |
1PC |
|
12 |
立柱 |
00级花岗岩大理石 |
套 |
1PC |
|
13 |
视频采集卡 |
WM-2000 |
个 |
1PC |
|
14 |
防尘罩 |
无尘防尘罩 |
个 |
1PC |
|
15 |
控制电脑 |
详见“电脑配置表” |
套 |
1PC |
|
16 |
软件加密狗 |
WM-CNC加密狗 |
个 |
1PC |
|
17 |
光学校正片 |
WM光学校正片 |
个 |
1PC |
|
18 |
仪器工作桌 |
WM电脑仪器桌 |
张 |
1PC |
|
19 |
用户手册 |
WM用户手册 |
本 |
1PC |
|
20 |
软件使用说明书 |
WM软件说明书 |
本 |
1PC |
|
|
部品名称/型号 |
1 |
CPU:I3-8100/9100 |
2 |
内存:8GB |
3 |
主板:技嘉工控板 |
4 |
硬盘:1TB |
5 |
固态硬盘：240GB |
6 |
键鼠:戴尔光电套装 |
7 |
机箱电源:戴尔机箱 |
8 |
显示器:戴尔 24寸 |
1 |
大理石底座、立柱，稳定性好，结构刚性强 |
2 |
大理石工作台面，两层工作台结构，减少机械误差，保证 X、Y 水平运动精度 |
3 |
大理石X、Y 垂直度高，保证测量精度达（3+L/200）um，即使工件没有摆正也可达到很高的测量精度 |
4 |
CCD1测量相机，高分辨率彩色数字1/2” 200W CCD |
5 |
CCD2导航相机，方便快速寻找测量位置，提高测量效率 |
6 |
全自动变倍镜头，改变镜头倍率，自动调取，避免比例尺选取误操作，同时提高效率 |
7 |
金属光栅尺0.0002mm 高精度自粘式，精度高，可靠性好，有效避免回程误差，避免零位问题 |
8 |
采用精密级直线导轨，彻底解决 V 型导轨保持架错位的问题，承重能力更强，寿命更长精度更有保证 |
9 |
采用进口高精度研磨级滚珠丝杆，精度及稳定性处于行业领先水准 |
10 |
采用进口高精度P级导轨，精度及稳定性处于行业领先水准 |
11 |
采用闭环高性能伺服电机（三轴），定位精度高，使用寿命长 |
12 |
配自主研发的全闭环运动控制器实现直线差补功能，同时可快速精准定位，速度快，噪音低 |
13 |
光源：LED 5环8区表面环光 +底部平行背光，均可编程控制，能提供 N 种照明组合方式 |
14 |
采用自主研发数据控制器，数据处理稳定性好，维护便捷 |
15 |
提供超长保修期，终身维护，一经选用再无后顾之忧 |
1 |
丰富的几何测量功能（点、直线、圆、圆弧、椭圆、矩形、槽形、○形环、距离、角度、开云线,闭云线，曲线）等。 |
2 |
元素构造功能强大，元素构造提供10种构造法（【平移】、【旋转】、【提取】、【组合】、【平行】、【垂直】、【镜像】、【对称】、【相交】、【相切】等。 |
3 |
测量数据可以导出到Excel、Word,AutoCAD,TXT中，自定义输出报表，自动计算 Ca,Cp,Cpk,Max,Min,Range,Avg,Std 等。 |
4 |
影像对焦快速精准:一次对焦动作，1/2秒完成，对焦重复性可达0.002mm/0.003mm |
5 |
函数表达式：计算器功能，可计算各种复杂公式，并自动输出结果至报表，公差等级颜色设置。 |
6 |
测量各种复杂图形包括曲线，面积，周长，轮廓度，位置度，平行度，对称度，垂直度，倾斜度，同心度，同轴度等 |
7 |
修改编辑及查看寻边状况 ：软件可以修改编辑任何测量元素的寻边范围，光源亮度,倍率等， |
B:特有功能简洁介绍 |
|
1 |
强大的表面取边功能，寻过模式多种方法可设定。 |
2 |
轮廓扫描功能，生成2D CAD图档，强大的拍照和图片拼接功能，生成高清2000万图片 |
3 |
光学影像测高测平面/精准对焦 |
4 |
平面度3D曲面报表（3D格式或2D格式） |
5 |
CAD导入对比多虚拟测量 |
6 |
钻孔或（特殊）文件导入测量（线路板等） |
7 |
客户报表模板导入（自定义报表） |
8 |
尺寸公差色彩管理（颜色管控） |
9 |
双CCD相机设计（大视野快速定位寻边测量） |
10 |
连续变倍镜头，无需手动调节变倍。 |
11 |
圆锥构造（测量内倒角角度） |
12 |
宏测量（当前视图一次性测量完成） |
13 |
激光抄数（逆向扫描），点激光扫描3D图形 |
6.1.温度与湿度
6.1.1.温度范围20~25℃，最佳22℃
6.1.2.湿度范围50%~60~，最佳55%
6.1.3.机房环境最大温度变化率10℃/小时
6.2.机房散热量计算保持机房内电脑系统操作於最佳温度、湿度空间，必须计算电脑房内总散热量，其中包括机房内机器散热量总和（普通照明灯可忽略不计）
6.2.1.人员散热量：每人平均600BTY/小时
6.2.2.机房空间散热量：50BTY/平方英尺
6.2.3.未来扩充的设备（略）
6.3.空气含尘量
6.3.1.机房应保持清洁，空气中大约0.5MLXPOV的杂质在每立方英尺不多于45000个，若空气灰尘过多，易造成设备运行故障
6.4.机房颤动度
6.4.1.机房内颤动度不得高于0.5T，机房内产生振动的机器避免放置在一起，因颤动将使机器内部机械部分、接头等产生接触不良，而造成机器工作不正常；或者对被测量物件造成颤动，而导致测量误差
6.5.电源配置 AC220V/AC110V
7.1.技术培训
7.1.1.参加该培训人员要求具备计量基础知识、计算机应用知识，特别是AUTOCAD知识尤佳
7.1.2.免费提供培训，学会为止，确保客户无障碍使用该测量设备
7.2.保修与维护
7.2.1.本公司提供设备硬件终身维修服务
7.2.1.1.在保修期限内出现任何非人为损坏，免费保修（依合约规范之保修期限）
7.2.1.2.超出保修期限，本公司将以优惠价格为客户提供保修服务
7.2.2.本公司提供设备软件终身免费升级服务
7.2.3.售后服务时效：4小时电话响应，视客户需求24小时内至客户处现场排除故障
