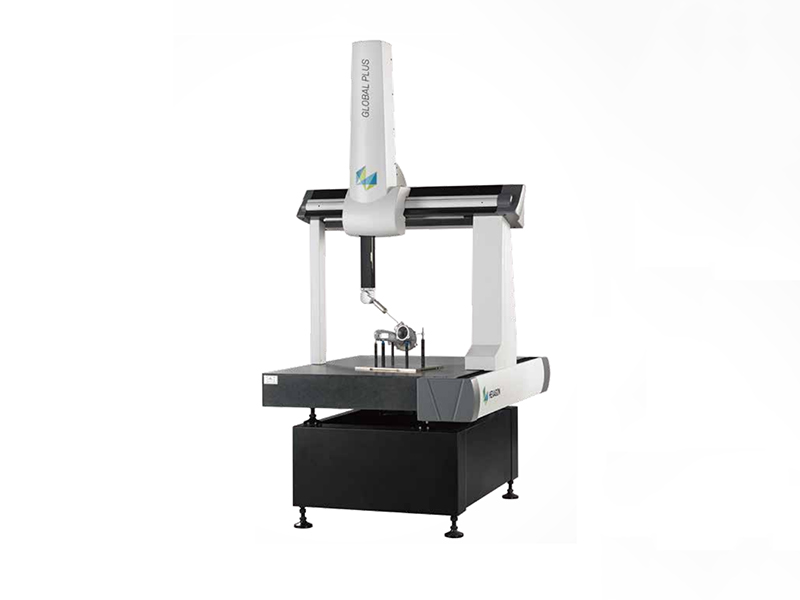

​影像三次元测量仪（又称影像式三坐标测量仪）是一种结合光学影像技术与坐标测量功能的高精度检测设备，主要用于精密零部件的尺寸测量、形位公差检测、轮廓分析等。其核心原理是通过光学镜头采集被测物体的影像，结合软件算法和三轴运动系统（X、Y、Z 轴），实现对物体二维平面及三维空间尺寸的精准测量。

工件定位与调平
将被测工件放置在载物台上，通过软件或手动调整工件位置，确保其处于镜头视野中心，并通过水平仪或自动调平功能校准工件平面。
影像采集
根据工件特性选择光源类型（表面光或轮廓光），调整镜头焦距和光源亮度，使影像清晰锐利。
工业相机拍摄工件影像，软件对图像进行预处理（去噪、增强对比度等）。
特征提取与测量
二维测量：
手动或自动选取影像中的边缘、圆心、直线、圆弧等特征，软件通过亚像素算法（精度可达 0.001mm 级）计算特征点坐标，进而计算长度、角度、半径、间距等尺寸。
三维测量：
通过 Z 轴移动镜头或探针，对工件不同高度位置进行多次测量，结合三角测距原理或探针接触式测量，获取 Z 轴坐标，实现三维空间尺寸检测（如高度、深度、曲面轮廓等）。
数据处理与报告生成
软件自动计算测量结果，与 CAD 图纸或预设公差对比，生成偏差值。
支持导出测量报告（如 Excel、PDF 格式），包含尺寸列表、形位公差（如平面度、垂直度、同轴度）检测结果及图形化标注。
