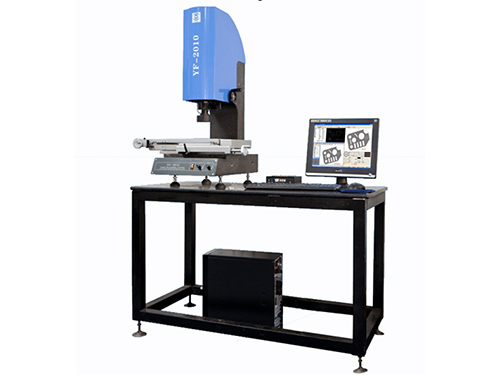

二次元测量仪又叫二次元量测仪，或者叫视频测量仪和视频测量机，是用来测量产品及模具的尺寸的，或者说是用来测量被测要素的形位公差，如位置度、同心度、直线度、轮廓度、圆度和与基准有关的尺寸等，二次元主要用于较薄产品（如弹片）及较小产品的二维平面检测或其它工件的二维投影检测。下面小编给大家介绍一下“二次元测量仪常见使用故障及解决方法”

二次元测量仪常见使用故障及解决方法：

1、影像仪视窗屏出现蓝屏：可能是：影像线可能没插好；CCD图像传感器可能没供电；控制盒电源可能没打开等。或者是视频输入信号设置模式不正确。CCD是一种半导体器件，能够把光学影像转化为数字信号。

2、影像仪视窗与工作台运动方向相反：可以将CCD图像传感器装反180度即可。

3、自动测量圆时，为什么会显示的是椭圆或两条直线：可能原因一下一些可能：X、Y轴光学尺读数及读数方向可能有误；补偿档出现问题；读数卡或许不正常；线性校正有误。

4、二次元影像区域内没有影像，呈现灰色显示：视频捕捉卡参数设置不正确。可尝试在鼠标点击菜单影像—>影像视频设置…或者在影像显示区点鼠标右键，在弹出的菜单中选择影像视频设置…，弹出影像设置对话框。设置正确的亮度、对比度等参数，就可以了。也有可能是视频捕捉卡驱动程序未安装好，则需要按说明书中的安装驱动程序的方法重装视频卡驱动程序。

5、影像测量仪的数据区计数出现异常：最有可能是RS232或光栅尺信号线联接不好导致的故障，则需取下RS232信号线和光栅尺信号线，并重新插上就可以了。也有可能是系统设置不正确导致故障，只要按照说明书的方法设置各数轴的线性补偿值，就可以轻松完成。
