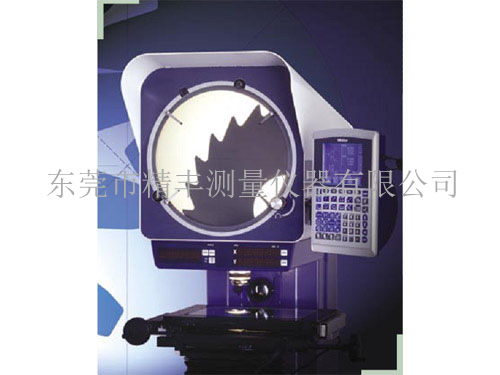

​三次元仪器测量投影仪又称为光学投影检量仪或光学投影比较仪，为利用光学投射的原理，将被测工件之轮廓或表机投影至观察幕上，作测量或比对的一种测量仪器，可以高效地检测各种形状复杂工件的轮廓和表面形状，主要由投影箱、主壳体和工作台三大部分构成。

主要由投影箱、主壳体和工作台三大部分构成。 

1.投影箱：包括仪器的成像系统即物镜，反光镜M1与M2投影屏和SDS5-3PJ多功能资料测量处理电箱。投影屏旋转机构上装有角度感测器。 
2.仪器主壳体：除支撑投影箱和工作台外，仪器的照明系统,电器控制系统,以及冷却风扇等均装上面。 
3.仪器工作台：包括从(X轴)、横（Y轴）向运动（座标测量用）和垂向（Z轴）运动（调焦用）。X轴与Y轴配有解析度为0.001mm的光栅线位移感测器。
